Σύστημα προετοιμασίας λύσης κλειδί σε χέρι 3000L με δεξαμενή SS316L (συμμόρφωση με τις ΓΚΠ, πλήρης ολοκλήρωση της διαδικασίας)
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CHONGYANG |
| Πιστοποίηση: | ISO,CE |
| Αριθμό μοντέλου: | CY-SPS-500L |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυποποιημένου ξύλινου κουτιού |
| Χρόνος παράδοσης: | 15 μέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100 σετ/μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ικανότητα: | 300L / 500L / 1000L / 2000L / 3000L / Προσαρμοσμένο | Υλικό: | SS316L (Ανταλλακτικά επαφής προϊόντος), SS304 (Πλαίσιο) |
|---|---|---|---|
| Φινίρισμα Επιφανείας: | Εσωτερικό Ra ≤0,4μm, Εξωτερικό Ματ/Γυαλισμένο | Σύστημα Ελέγχου: | Αυτόματος έλεγχος PLC με οθόνη αφής (προαιρετικά Siemens/Schneider) |
| Λειτουργία: | Μπουφάν ανάμειξης, θέρμανσης & ψύξης, σύστημα καθαρισμού CIP/SIP | Εφαρμογή: | Φαρμακευτικά / Biopharma / Καλλυντικά / Βιομηχανία τροφίμων |
Περιγραφή προϊόντων
Σύστημα προετοιμασίας διαλύματος με το κλειδί στο χέρι 3000L με Δεξαμενή SS316L
Εισαγωγή
ΟΣύστημα προετοιμασίας διαλύματος 3000L με το κλειδί στο χέριέχει σχεδιαστεί για μεγάλης κλίμακας παρασκευή υγρών με πλήρη ενσωμάτωση διαδικασίας, υγιεινή κατασκευή SS316L, αυτόματο έλεγχο και κεντρικό καθαρισμό και αποστείρωση.
Το σύστημα συνδυάζει δοσολογία πρώτων υλών, ανάμιξη, κυκλοφορία, θέρμανση, ψύξη, διήθηση, αποθήκευση, CIP, SIP και διανομή σε μια συντονισμένη μηχανική λύση.
Από τον αρχικό σχεδιασμό της διαδικασίας και την κατασκευή εξοπλισμού μέχρι την υποστήριξη εγκατάστασης και τη θέση σε λειτουργία, η προσέγγιση με το κλειδί στο χέρι μειώνει τις διεπαφές έργων, βελτιώνει την αποτελεσματικότητα εκτέλεσης και υποστηρίζει σταθερή μακροπρόθεσμη παραγωγή.
Επισκόπηση προϊόντος

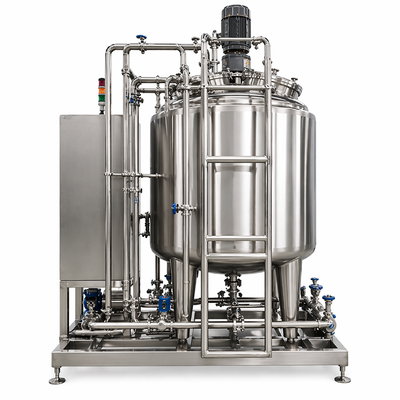

Το 3000L Turnkey Solution Preparation System είναι μια ολοκληρωμένη πλατφόρμα επεξεργασίας σχεδιασμένη για σύνθεση υγρών μεγάλων παρτίδων, ανάμειξη, έλεγχο θερμοκρασίας, διήθηση, αποθήκευση, καθαρισμό, αποστείρωση και διανομή προϊόντων.
Τα εξαρτήματα που έρχονται σε επαφή με το προϊόν κατασκευάζονται απόSS316L από ανοξείδωτο χάλυβα, ενώ εξωτερικές δομές και εξαρτήματα χωρίς επαφή μπορούν να κατασκευαστούν από το SS304.
Το σύστημα μπορεί να υποστηρίξει τόσο την παραγωγή παρτίδας όσο και την ημισυνεχή λειτουργία. Η αυτοματοποιημένη δοσολογία και οι ελεγχόμενες με PLC αλληλουχίες διεργασιών συμβάλλουν στη μείωση της χειροκίνητης παρέμβασης και βελτιώνουν την επαναληψιμότητα.
Ο αρθρωτός σχεδιασμός του που τοποθετείται στην ολίσθηση απλοποιεί την εργοστασιακή συναρμολόγηση, τη δοκιμή FAT, την αποστολή, την εγκατάσταση, τη θέση σε λειτουργία και τη μελλοντική συντήρηση.
Βιομηχανίες Εφαρμογών
Διαδικασία Παραγωγής

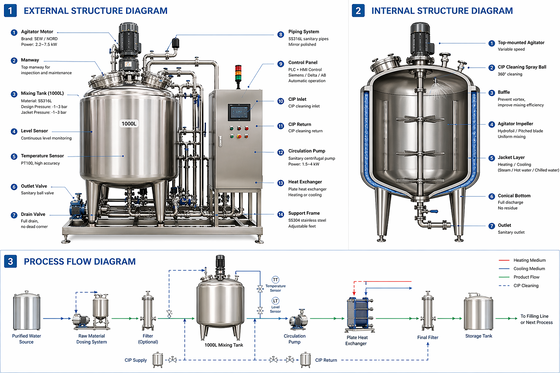

Η ακόλουθη ροή διεργασίας δείχνει τα κύρια στάδια ενός τυπικού συστήματος προετοιμασίας διαλύματος 3000L με το κλειδί στο χέρι.
Το νερό και οι πρώτες ύλες εισάγονται μέσω του αυτοματοποιημένου συστήματος δοσομέτρησης. Ο αναδευτήρας και ο βρόχος κυκλοφορίας διατηρούν ομοιόμορφη ανάμειξη, ενώ το χιτώνιο ελέγχει τη θερμοκρασία της διαδικασίας. Μετά τη διήθηση, το προϊόν μεταφέρεται στην αποθήκευση και διανομή. Τα ολοκληρωμένα συστήματα CIP και SIP υποστηρίζουν τον αυτόματο καθαρισμό και την αποστείρωση του εξοπλισμού διεργασίας και των σωληνώσεων.
Χαρακτηριστικά και Πλεονεκτήματα
Μηχανική, κατασκευή, δοκιμή, υποστήριξη εγκατάστασης και θέση σε λειτουργία.
Υγιεινή κατασκευή για επεξεργασία υγρών υψηλής καθαρότητας.
Συνδυάζει δοσολογία, ανάμιξη, κυκλοφορία, διήθηση, αποθήκευση, CIP και SIP.
Κεντρικός αυτόματος έλεγχος, συναγερμοί, συνταγές και παρακολούθηση διαδικασιών.
Υποστηρίζει αυτόματο καθαρισμό και αποστείρωση του συστήματος.
Παρέχει ελεγχόμενη διαχείριση θερμοκρασίας παρτίδας.
Κατάλληλο για μαζική και ημισυνεχή παραγωγή μεγάλου όγκου.
Απλοποιεί τη συναρμολόγηση, τη δοκιμή FAT, τη μεταφορά και την εγκατάσταση στο χώρο.
Τεχνικές Προδιαγραφές
| Είδος | Προσδιορισμός |
|---|---|
| Ονομαστική χωρητικότητα | 3000 L |
| Προϊόν-Υλικό Επικοινωνίας | SS316L |
| Εξωτερικό Υλικό | SS304 |
| Φινίρισμα εσωτερικής επιφάνειας | Ra ≤ 0,8 μm; Ra ≤ 0,6 ή 0,4 μm προαιρετικά |
| Τύπος ανάμειξης | Επάνω τοποθετημένος αναδευτήρας υγιεινής |
| Ταχύτητα ανάμειξης | 0–60 rpm, ρυθμιζόμενο |
| Θέρμανση / Ψύξη | Δεξαμενή με τζάκετ |
| Σύστημα Ελέγχου | Πλήρως αυτόματο PLC με οθόνη αφής HMI |
| Σύστημα Καθαρισμού | Ενσωματωμένο CIP |
| Σύστημα Αποστείρωσης | Ενσωματωμένο SIP, που υπόκειται στις απαιτήσεις χρησιμότητας και διαδικασίας |
| Πίεση Εργασίας | 0–0,3 MPa, με την επιφύλαξη του τελικού σχεδιασμού του σκάφους |
| Θερμοκρασία σχεδίασης | -10°C έως 120°C |
| Τροφοδοτικό | 380V, 50/60 Hz, προσαρμόσιμο |
| Εγκατάσταση | Εγκατάσταση με ολίσθηση / αρθρωτή |
| Βάση Σχεδιασμού | Σχεδιασμός υγιεινής με γνώμονα την GMP και διαχείριση ποιότητας ISO |
Οι τελικές προδιαγραφές εξαρτώνται από τις ιδιότητες του προϊόντος, το ιξώδες, την ακρίβεια δοσολογίας, τον χρόνο ανάμειξης, τη θερμοκρασία διεργασίας, τον βαθμό διήθησης, τη μέθοδο καθαρισμού, τη μέθοδο αποστείρωσης και το URS του πελάτη.
Τυπική διαμόρφωση
| Συστατικό | Περιγραφή |
|---|---|
| Δεξαμενή ανάμιξης | Σκάφος 3000L SS316L με συνδέσεις υγιεινής και διεργασίας |
| Ταραχοποιός | Μίκτη μεταβλητής ταχύτητας τοποθετημένο στο επάνω μέρος |
| Σύστημα Δοσολογίας | Αυτοματοποιημένη τροφοδοσία νερού και πρώτων υλών |
| Σύστημα τζάκετ | Μπουφάν θέρμανσης και ψύξης |
| Πίνακας Ελέγχου | PLC, οθόνη αφής HMI, συναγερμοί, συνταγές και κλειδαριές |
| Σύστημα CIP | Αυτόματη μονάδα καθαρισμού με διάταξη κυκλοφορίας και επιστροφής |
| Σύστημα SIP | Διάταξη αποστείρωσης με ατμό σύμφωνα με τις απαιτήσεις της διαδικασίας |
| Βαλβίδες | Βαλβίδες διαφράγματος υγιεινής, χειροκίνητες ή πνευματικές |
| Σωλήνωση | Υγιεινές σωληνώσεις SS316L με στραγγιζόμενη διάταξη |
| Γοβάκια | Υγειονομικές αντλίες κυκλοφορίας, μεταφοράς και CIP |
| Μονάδα Φιλτραρίσματος | Φιλτράρισμα φυσιγγίων ή μεμβράνης σύμφωνα με τις απαιτήσεις του προϊόντος |
| Ενοργάνιση | Θερμοκρασία, πίεση, στάθμη, ροή και προαιρετικά όργανα φορτίου |
| Γλίστρημα και πλαίσιο | Ενσωματωμένη δομή στήριξης από ανοξείδωτο χάλυβα |
Πεδίο εφαρμογής του έργου με το κλειδί στο χέρι
Προαιρετικές διαμορφώσεις
Τυπικές Εφαρμογές Έργων
Ένα σύστημα 3000L με το κλειδί στο χέρι βελτίωσε την απόδοση παραγωγής ενσωματώνοντας τη δοσολογία, την ανάμειξη, το φιλτράρισμα, την αποθήκευση και τον καθαρισμό σε μία αυτοματοποιημένη διαδικασία.
Η πλήρης ενσωμάτωση της διαδικασίας μείωσε τη χειροκίνητη λειτουργία, βελτίωσε την επαναληψιμότητα παρτίδων και υποστήριξε σταθερή ποιότητα προϊόντος.
Πρότυπα σχεδιασμού και τεκμηρίωση
- Αρχές υγιεινής σχεδιασμού με γνώμονα την GMP
- Κατασκευή διαχείρισης ποιότητας ISO 9001
- SS316L κατασκευή επαφής προϊόντος
- Εργαλεία υγιεινής και αποστραγγιζόμενες σωληνώσεις
- Πιστοποιητικά υλικού και εγγραφές φινιρίσματος επιφανειών
- Εγγραφές συγκόλλησης, παθητικοποίησης και δοκιμής πίεσης
- Προαιρετική τεκμηρίωση DQ, IQ, OQ και FAT
- Προαιρετική υποστήριξη τεκμηρίωσης με γνώμονα τον FDA και τον ΠΟΥ
Συχνές Ερωτήσεις
Το πεδίο εφαρμογής μπορεί να περιλαμβάνει σχεδιασμό διαδικασίας, κατασκευή εξοπλισμού, ενσωμάτωση ολίσθησης, προγραμματισμό PLC, FAT, καθοδήγηση εγκατάστασης, θέση σε λειτουργία, εκπαίδευση και τεκμηρίωση.
Ναί. Το σύστημα μπορεί να εξοπλιστεί με PLC και οθόνη αφής ελέγχου HMI για δοσομέτρηση, ανάμειξη, θέρμανση, ψύξη, φιλτράρισμα, CIP, SIP, συναγερμούς και συνταγές.
Ναί. Η χωρητικότητα, η δομή της δεξαμενής, η μέθοδος ανάμειξης, το φιλτράρισμα, ο αυτοματισμός, ο καθαρισμός, η αποστείρωση και η διάταξη σωληνώσεων μπορούν να προσαρμοστούν ανάλογα με τη διαδικασία.
Μπορούν να συμπεριληφθούν ενσωματωμένα CIP και SIP, αλλά η τελική διαμόρφωση εξαρτάται από τις απαιτήσεις του προϊόντος, τα διαθέσιμα βοηθητικά προγράμματα και την απαιτούμενη στρατηγική καθαρισμού και αποστείρωσης.
Ναί. Μπορούν να παρέχονται καθοδήγηση απομακρυσμένης ή επιτόπιας εγκατάστασης, θέση σε λειτουργία, εκπαίδευση χειριστή και τεχνική υποστήριξη μετά την πώληση.
Γιατί να επιλέξετε το ΝΕΡΟ CHONGYANG;
ΝΕΡΟ ΤΣΟΝΓΓΙΑΝΓΚπαρέχει εξατομικευμένα συστήματα προετοιμασίας υγρών, συστήματα ανάμειξης, δεξαμενές υγιεινής, συστήματα CIP/SIP, συστήματα αποθήκευσης και διανομής και πλήρεις ολισθήσεις με το κλειδί στο χέρι.
Ψάχνετε για ένα πλήρες σύστημα προετοιμασίας διαλύματος 3000L με το κλειδί στο χέρι;
Μοιραστείτε τον τύπο του προϊόντος, τη χωρητικότητα παρτίδας, το ιξώδες, τη διαδικασία ανάμειξης, τις απαιτήσεις δοσολογίας, τις συνθήκες θέρμανσης και ψύξης, τον βαθμό φιλτραρίσματος, τη στρατηγική CIP/SIP, τις βοηθητικές εφαρμογές και τις απαιτήσεις αυτοματισμού με την ομάδα μηχανικών μας.
Η CHONGYANG WATER μπορεί να προετοιμάσει μια προσαρμοσμένη σχεδίαση διαδικασίας, διαμόρφωση εξοπλισμού, P&ID, διάταξη, τεχνική πρόταση και εμπορική προσφορά για το έργο σας.
